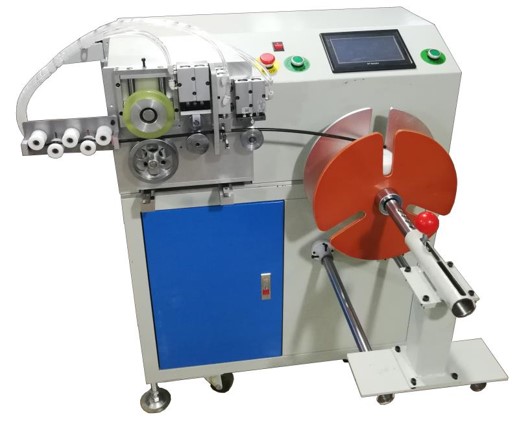

Machine d enroulement et coupe de fil réglable WPM-110CL

Description détaillée

Titre : La précision et l’automatisation redéfinies : la machine à bobines de coupe de fil avancée pour un traitement supérieur du fil

Introduction:

Découvrez une nouvelle ère d’efficacité et de précision dans le traitement du fil avec notre machine à bobines de coupe de fil avancée. Cet équipement à la pointe de la technologie est conçu pour automatiser et optimiser vos opérations d’enroulement et de coupe de fil, offrant une précision exceptionnelle et des résultats constants. Dotée de composants électriques principauxde haute qualité et de pièces mécaniques méticuleusement conçues, cette machine est conçue pour la fiabilité, la durabilité et des performances supérieures dans des environnements de production exigeants.

Caractéristiques et avantages clés :

• Mécanisme de remontage de haute précision : Alimenté par un servomoteur robuste de 750 W et un réducteur planétaire, le mécanisme de remontage assure un enroulement fluide, précis et puissant. Cette combinaison garantit une qualité d’enroulement constante et un fonctionnement efficace.
• Système de contrôle PLC intelligent avec interface à écran tactile : Le système de commande API intégré, combiné à un écran tactile convivial, offre une utilisation intuitive et un contrôle précis de toutes les fonctions de la machine. La programmation des paramètres d’enroulement et les réglages sont simples et efficaces, ce qui maximise le confort de l’opérateur.
• Rail de guidage coulissant japonais NSK pour un mouvement fluide et précis : Utilisant des rails de guidage coulissants de marque NSK du Japon, la machine assure un mouvement linéaire exceptionnellement fluide et précis. Ce composant haut de gamme contribue à la précision et à la fiabilité globales du processus d’enroulement du fil.
• Rack et châssis robustes et durables : Construite sur un rack et un châssis robustes fabriqués par nos soins, cette machine est conçue pour une durabilité et une stabilité à long terme dans des environnements industriels exigeants. Sa construction robuste garantit des performances constantes et minimise les vibrations pendant le fonctionnement.
• Composants électriques fiables pour des performances constantes : Intégrant deux ensembles de relais et un ensemble de capteurs OMRON en tant que composants électriques principaux, la machine garantit des performances électriques fiables et constantes. Ces composants de haute qualité contribuent à la stabilité globale et à la longévité de l’équipement.
• Mécanisme de coupe de fil pneumatique intégré : Le mécanisme de coupe pneumatique intégré assure une coupe propre, efficace et automatisée du fil après l’enroulement. Ce processus automatisé élimine les étapes de coupe manuelles, ce qui améliore la productivité et la précision.
• Comptage précis des compteurs avec encodeur rotatif : La machine utilise un mécanisme de comptage de compteurs basé sur un encodeur rotatif pour une mesure très précise de la longueur du fil. Cette capacité de comptage précis des compteurs garantit des longueurs de bobine constantes et minimise le gaspillage de matériaux.
• Pièces de montage usinées CNC pour l’ingénierie de précision : Les plaques de montage critiques et les pièces de montage de traitement sont fabriquées à l’aide de centres d’usinage à commande numérique par ordinateur CNC. Cela garantit une précision et une exactitude dimensionnelle exceptionnelles, contribuant à la qualité et aux performances globales de la machine.
• Traitement et assemblage de haute qualité : Toutes les pièces subissent un traitement rigoureux conformément aux conceptions techniques, y compris le fraisage, le meulage, le tournage, la découpe de fil et le traitement thermique. Ce processus de fabrication méticuleux, suivi d’un serrage minutieux, d’une installation électrique et d’une mise en service, garantit une qualité et des performances maximales.
• Fixation de fil personnalisable (arbre) pour plus de polyvalence : Le dispositif de fixation du fil (arbre), en acier inoxydable durable, peut être personnalisé pour répondre aux exigences spécifiques du client. La machine est équipée d’une bobine standard pour l’enroulement du fil, ce qui permet de s’adapter à différents types de fils et dimensions de bobine.
• Adjustable Winding Parameters for Flexibility: Users can easily adjust the winding inner diameter (50-300mm), winding meters or turns, and winding speed (1-8 turns/second) to accommodate various wire specifications and coil requirements.
• Optional Row Stroke for Different Coil Lengths: The machine comes standard with a 120mm row stroke, with an optional 200mm stroke available for processing longer coils, providing adaptability for diverse coil lengths.
• Wide Range of Disk Diameter Options: Choose from multiple disk diameters (220mm, 280mm, 320mm, 350mm – 350mm customizable) to optimize the machine for different coil sizes and wire volumes.
• Compact Footprint and Manageable Weight: With dimensions of L800×W1000×H1030 and a weight of 180KG, the machine offers a relatively compact footprint, making it suitable for various production environments.

Caractéristiques techniques :
